產品介紹品牌：金能電力 | 產品名稱：個人保安線 |
型號：JN-JDX | 耐壓：夾鉗型6-20kV|拋掛型35kV及以上 |
配置：地卡、接地線（編制無氧銅）、鉗子|線夾 |

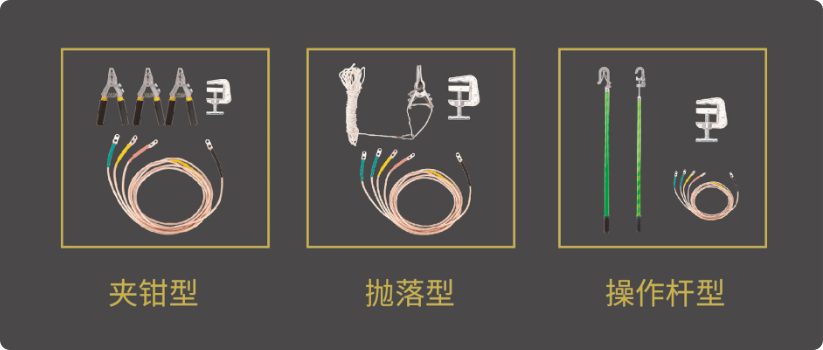

圖1：金能電力個人保安線分類
一、概述
1.金能電力生產的個人保安接地線(又稱個人保安輔助接地線),是有效地防止在停電線路上作業時遭受感應電觸電、在配電網上工作時,防止意外的電源入侵所采取的一項極為重要的輔助保護措施,但絕不能代替和淡化正常的驗電接地工作。
2.個人保安接地線主要用在各種電壓等級的線路上,防止平行線路、同桿架設線路、交叉跨越線路及絕緣架空地線上產生的感應電:在500千伏變電所進行部分停電作業時工作人員亦應加裝個人保安接地線:同時,由于地區配網結構復雜,雖然采取了必要的安全措施,但仍有可能發生電源入侵以及倒送電的情況,故也應有針對性地采用個人保安線。對于基建和擴建的線路,凡有可能遭受感應電或其他電源入侵者,也應采用。
3.個人保安接地線主要僅考慮感應電或電容電流,故采用16平方毫米或25平方亳米或35平方毫米的帶塑料護層的軟銅線制作。
4.個人保安接地線分相式和組合式兩種,分相式用于35KV及以上電力線路上作業,組合式用于6KV-20KV及以下配電系統。特殊規格要求可定制。
二、主要產品型號、規格以及技術指標
1.型號規格參考
型號 | 種類 | 形式 | 適用電壓等級 (kV)及范圍 |
夾鉗型 | 自由夾 | 組合式(合相式) | 6kV-20 kV及以下線路、設備 |
拋落型 | 吊垂式 | 分相式(單相式) | 35kV及以上線路 |
接地操作桿型 | 平口螺旋或者彈簧掛鉤或者圓口旋緊式 | 分相式(單相式) | 35kV及以上線路 |
2.使用環境溫度:-25°C-+55°C
3.個人保安接地線應符合DL/T879-2021《便攜式接地和接地短路裝置》標準規定的要求。
三、使用和維護說明
1.個人保安接地線的使用必須在停電線路上全部按照《國家電網電力安全工作規程》規定,先做好驗電、掛接地線等安全技術措施后方可使用。對分相式(或稱單相式)個人保安接地線使用時,應先將接地端線夾固定在鐵塔或水泥桿鐵件上,然后將導線端線夾固定在工作導線上;對于組合式個人保安接地線,應整組使用,先將接地端線夾固定在鐵橫擔上,然后將導線端線夾分別短接三相導線,施工完成后拆除時順序與此相反。
2.拋落式(垂吊式)個人保安接地線采用絕緣繩吊落,彈簧自動夾緊導線,手抓絕緣繩上方向下拋落、鎖緊,拆除時往上一提即可。
3.個人保安接地線使用前應檢查其帶塑套軟銅絞線外表不能裸露破損,不能出現斷股,銅線子應壓接牢固,銅線鼻子與線夾件之間連接緊固可靠,不能有松動現象,鑄鋁件線夾不能有開裂、損傷等現象,否則不允許使用。
4.個人保安接地線一旦經受短路后,即應報廢處理,不得再次使用。
5.個人保安接地線應參照DL/T1476-2015《電路安全工器具預防性試驗規程》相關要求進行預試,每5年一次。
6.個人保安接地線應妥善保管,防雨淋、防潮濕。
四、三個小訣竅，教你準確選擇高壓接地線
1、在選擇高壓接地線時，首先要根據實際情況選擇合適的規格。規格的選擇主要依據設備的電壓、電流以及接地電阻等參數。例如，對于較高的電壓和較大的電流，需要選擇截面積較大的接地線，以確保其承受能力。同時，還要考慮接地電阻的要求，以確保接地效果良好。
2、在不同的環境下，高壓接地線的選擇也有所不同。例如，在潮濕、腐蝕等特殊環境下，應選擇具有防水、防腐等特殊性能的接地線。同時，對于有爆炸性氣體或粉塵的環境，應選擇防爆型接地線，以確保操作人員的安全。
3、在選擇高壓接地線時，應遵循相關國家和地區的電氣安全標準。不同國家和地區的電氣安全標準可能存在差異，因此在使用前應了解當?shù)氐碾姎獍踩珮?biāo)準，并選擇符合標準的接地線。同時，還要注意選擇經過認證的合格產品，以確保其安全性能可靠。
一般來說，市面上常見的銅線芯材質主要有黃銅、紫銅和無氧銅。而從導電性能方面來看，含有雜質較多的黃銅、紫銅，導電性能不如純度更高的無氧銅。金能電力的高壓接地線，采用的就是純度更高、導電性能更強的無氧銅材料，延展性更強。而且，金能電力高壓接地線的銅線直徑和股數不虛標，切實保障操作人員的使用安全，提供更加安全放心的體驗。
為提升高壓接地線的使用壽命，金能電力采用優質 PVC 材料制成銅線芯的外層透明軟膠保護套，柔韌性好，更加耐用不易損。銅線端子也是高壓接地線比較容易損壞的部分，金能電力使用銅合金制成銅線端子，強度更高，更耐磨損，在端子和銅線芯的連接處，還使用了彈簧熱縮管，進一步保護了高壓接地線芯，更耐彎折，不容易在長期使用中受損、出現接觸不良等危險情況。
高壓接地線作為保障電力系統安全運行的重要設備，其使用和選擇對于保障操作人員的人身安全和設備的正常運行具有重要意義。在實際操作中，應嚴格按照操作規程進行操作，選擇合適的高壓接地線，并定期進行檢查與維護，確保其安全可靠地運行。
